Trapezblech Spannweiten: Der ultimative Ratgeber für Ihr Dach

Wenn Sie schon einmal versucht haben, für Ihr Bauvorhaben das richtige Trapezblech zu finden, dann kennen Sie das Gefühl wahrscheinlich: Man steht vor einer riesigen Auswahl an Profilen, Stärken und Beschichtungen und fragt sich: Welches ist denn nun das richtige für mein Dach? Keine Sorge, Sie sind nicht allein! Die Wahl des passenden Trapezblechs kann eine echte Herausforderung sein, besonders wenn es um die entscheidende Frage der Spannweite geht. Aber genau dafür bin ich da, um Ihnen mit Rat und Tat zur Seite zu stehen.

Was bedeutet Spannweite bei Trapezblechen?

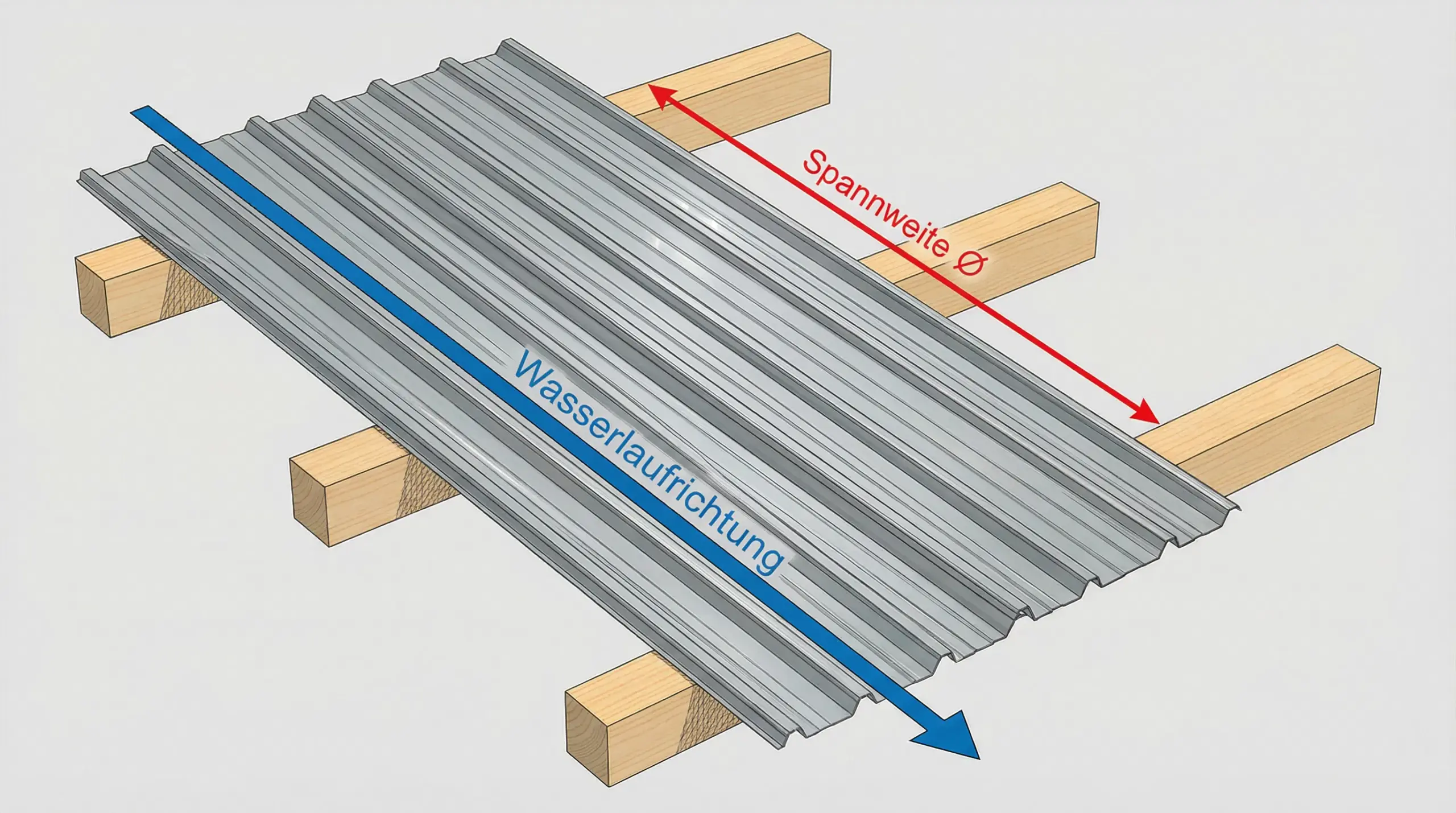

Stellen Sie sich vor, Sie bauen ein Carport. Die Spannweite ist hier der Abstand zwischen den beiden Auflagepunkten, also den Pfosten, auf denen das Dach aufliegt. Bei Trapezblechen ist die Spannweite der Abstand zwischen den unterstützenden Bauteilen der Unterkonstruktion, auf denen die Bleche befestigt werden. Dieser Abstand ist entscheidend für die Stabilität und Sicherheit Ihres Daches. Eine zu große Spannweite bei einem ungeeigneten Profil kann dazu führen, dass sich das Dach durchbiegt oder im schlimmsten Fall sogar einstürzt. Deshalb ist es so wichtig, die richtige Balance zwischen Profil, Materialstärke und Spannweite zu finden.

Welche Faktoren beeinflussen die Spannweite und Tragfähigkeit?

Die maximale Spannweite eines Trapezblechs ist kein Zufallsprodukt, sondern das Ergebnis eines Zusammenspiels verschiedener Faktoren. Wenn Sie diese verstehen, können Sie die richtige Wahl für Ihr Projekt treffen und böse Überraschungen vermeiden.

• Profilhöhe: Die Profilhöhe, also die “Wellenhöhe” des Trapezblechs, ist einer der wichtigsten Faktoren. Eine einfache Regel lautet: Je höher das Profil, desto tragfähiger ist das Blech und desto größere Spannweiten können überbrückt werden. Für ein kleines Vordach reicht oft ein niedriges Profil, während für eine große Lagerhalle ein hohes Profil unerlässlich ist.
• Materialstärke: Auch die Dicke des Stahl- oder Aluminiumblechs spielt eine entscheidende Rolle. Ein dickeres Blech ist naturgemäß stabiler und kann mehr Last tragen. Gängige Materialstärken liegen zwischen 0,50 mm und 1,50 mm.
• Unterkonstruktion (Einfeldträger, Zweifeldträger, etc.): Die Art der Unterkonstruktion hat ebenfalls einen großen Einfluss. Man unterscheidet hier grundsätzlich zwischen Einfeld-, Zweifeld- und Mehrfeldträgern. Ein Einfeldträger liegt nur an zwei Punkten auf, was die einfachste, aber auch am wenigsten tragfähige Variante ist. Ein Zweifeldträger wird von drei Stützen getragen, was die Stabilität bereits deutlich erhöht. Bei Mehrfeldträgern sind es entsprechend mehr als drei Auflagerpunkte. Je mehr Auflagerpunkte vorhanden sind, desto besser wird die Last verteilt und desto größere Spannweiten sind möglich. Dies ist besonders bei großen Dachflächen von Industrie- oder Lagerhallen relevant,en relevant, von großer Bedeutung.
• Schneelast: In Deutschland ist die Schneelast in der DIN EN 1991-1-3 geregelt und wird in verschiedene Zonen eingeteilt. Zone 1 hat die geringste, Zone 3 die höchste Schneelast. Zusätzlich spielt die Geländehöhe eine Rolle. Je höher Ihr Gebäude liegt, desto mehr Schnee ist zu erwarten. Die für Ihren Standort geltende Schneelastzone können Sie bei Ihrer zuständigen Baubehörde erfragen. Diese zusätzliche Last muss bei der Wahl des Trapezblechs unbedingt berücksichtigt werden, um die Sicherheit Ihres Daches zu gewährleisten.
• Windlast: Die Windlast wird in Deutschland durch die DIN EN 1991-1-4 geregelt. Es gibt vier Windzonen, wobei Zone 1 die geringste und Zone 4 die höchste Windbelastung aufweist. Besonders an den Küsten und auf den Nord- und Ostseeinseln muss mit hohen Windlasten gerechnet werden. Aber auch im Binnenland können topografische Gegebenheiten wie Hügel oder freie Flächen die Windlast erhöhen. Die genaue Windlast für Ihr Bauvorhaben muss ebenfalls bei der zuständigen Baubehörde erfragt und in die statische Berechnung einbezogen werden.

Welches Trapezblech für welche Spannweite? Unsere Empfehlungen

Die Wahl des richtigen Trapezblechs hängt stark von der geplanten Spannweite ab. Um Ihnen die Entscheidung zu erleichtern, haben wir hier einige Empfehlungen für verschiedene Anwendungsbereiche zusammengestellt:

Kleine Spannweiten (bis ca. 3 Meter)

Für kleinere Bauvorhaben wie Carports, Geräteschuppen oder Vordächer sind in der Regel Trapezbleche für das Dach mit einer geringeren Profilhöhe und Materialstärke ausreichend. Hier eignen sich beispielsweise Profile wie das T18 oder T20 mit einer Materialstärke von 0,50 mm oder 0,63 mm.

Mittlere Spannweiten (ca. 3 bis 6 Meter)

Für mittlere Spannweiten, wie sie bei Werkstätten, Garagen oder kleineren landwirtschaftlichen Gebäuden vorkommen, sind Profile mit einer Höhe von 35 mm bis 50 mm eine gute Wahl. Alternativ bieten sich hier auch unsere Sandwichplatten an. Empfehlenswerte Profile sind hier beispielsweise das T35 oder T50 mit einer Materialstärke von 0,75 mm.

Große Spannweiten (über 6 Meter)

Bei großen Spannweiten, wie sie bei Lagerhallen, Industriegebäuden oder Reithallen erforderlich sind, müssen hochprofilierte Trapezbleche als Hochprofile mit einer hohen Materialstärke zum Einsatz kommen. Hier sind Profile mit einer Höhe von 92 mm bis über 200 mm und Materialstärken von 0,88 mm bis 1,50 mm die richtige Wahl.

Lastentabellen richtig lesen und verstehen

Lastentabellen sind das wichtigste Werkzeug, um die Tragfähigkeit eines Trapezblechs zu ermitteln. Auf den ersten Blick mögen sie kompliziert aussehen, aber mit ein wenig Übung lassen sie sich leicht entziffern. Wir zeigen Ihnen, wie es geht:

In der Regel finden Sie in den Tabellen folgende Angaben:

• Profiltyp: Das jeweilige Trapezblechprofil, für das die Tabelle gilt.
• Materialstärke: Die Dicke des Blechs in Millimetern.
• Stützweite (Spannweite): Der Abstand zwischen den Auflagern in Metern.
• Zulässige Last: Die maximale Last, die das Blech bei der angegebenen Stützweite tragen kann, in der Regel in Kilonewton pro Quadratmeter (kN/m²).

So lesen Sie die Tabelle:

1. Wählen Sie die Tabelle für das gewünschte Profil und die entsprechende Trägerart (z.B. Einfeldträger).
2. Suchen Sie die Zeile mit der gewünschten Materialstärke.
3. Gehen Sie in dieser Zeile nach rechts, bis Sie die Spalte mit Ihrer geplanten Stützweite erreichen.
4. Der Wert in dieser Zelle gibt die zulässige Last an.

Beispiel: Sie möchten ein Dach mit dem Profil T35 in der Materialstärke 0,75 mm als Einfeldträger mit einer Stützweite von 4 Metern bauen. In der Lastentabelle finden Sie für diese Konstellation beispielsweise eine zulässige Last von 1,5 kN/m². Das bedeutet, dass das Dach pro Quadratmeter mit 150 kg belastet werden darf.

Gut vernetzt: Interne Links für mehr Informationen

Um Ihnen die Suche nach weiteren Informationen zu erleichtern, haben wir an passenden Stellen auf unserer Webseite weiterführende Links für Sie platziert. So finden Sie schnell und einfach zu den Produkten und Informationen, die Sie für Ihr Projekt benötigen.

• Trapezbleche für das Dach
• Hochprofile
• Trapezbleche für die Wand
• Sandwichplatten
• Konfigurator

Fazit: Die richtige Wahl für ein sicheres Dach

Die Wahl des richtigen Trapezblechs ist entscheidend für die Sicherheit und Langlebigkeit Ihres Daches. Indem Sie die verschiedenen Einflussfaktoren wie Profilhöhe, Materialstärke, Schnee- und Windlast berücksichtigen und die Lastentabellen korrekt interpretieren, können Sie die optimale Lösung für Ihr Bauvorhaben finden. Denken Sie daran: Eine sorgfältige Planung und im Zweifelsfall die Beratung durch einen Fachmann sind der beste Weg zu einem stabilen und sicheren Dach, an dem Sie lange Freude haben werden.
